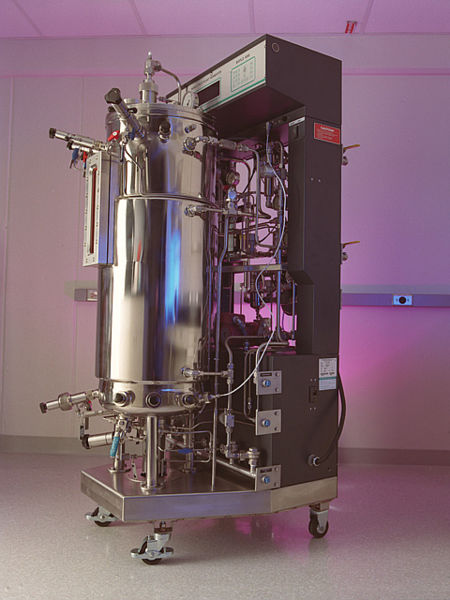

Биореактор модульный

ID:PRJ000772 // Дата обновления: 2010-09-09 // Просмотры: 1

Регион:
Красноярский край, Россия
Отрасль:
Энергетика
Правообладатели:
Кононов Владимир Николаевич
Рейтинг проекта:
 6 баллов (6233 голоса)
Объем инвестиций:
4 000 000 Руб

Цель представления:
Соинвестирование

Описание проекта
Биореакторы используемые в данной биогазовой установке выпускаются объемом от 1м3 до 2000м3, имеют модульную трубчатую конструкцию, что позволяет, наращивая модули увеличивать производительность биореактора с меньшими капитальными затратами. В процессе биосинтеза метана участвуют несколько типов бактерий, которые  выполняют различные функции, при этом каждый тип бактерий оптимально работает при определенных биохимических показателях питательной среды, таких как температура, рН и т.д.

Модульная конструкция биореактора позволяет в каждом модуле создать оптимальные биохимические условия для каждого типа бактерий, например для бактерий мезофильного типа брожения в первом модуле можно создать температуру от 35 до 400С, а для бактерий термофильного типа брожения во втором модуле температуру от 40 до 500С, тем самым можно оптимизировать работу биореактора.

Биореакторы других типов лишены этой возможности, поэтому для оптимизации процесса брожения они состоят из нескольких дополнительных емкостей, что с приводит к существенному удорожанию бигазовой установки. Так как затраты на начальный разогрев биореактора большого объема  могут достигать 2-3% от стоимости самого биореактора то модульная конструкция биореактора позволяет сократить их в несколько раз.

Состояние проекта
Изготавливается опытная установка объемом 100м3.
Ключевые экономические показатели

  1. Срок реализации - 1 год(а)/лет
  2. Срок окупаемости - 4 год(а)/лет

Дополнительная информация

Трубчатые модульные биореакторы могут изготавливаться любых объемов от 1м3 до 3000м3 и при этом быть рентабельными. Модули биореактора могут наращиваться в случае увеличения производительности по навозу, при этом сокращаются капитальные затраты на приобретение оборудования и монтаж.

Каждый модуль биореактора снабжен собственным теплообменником и мешалкой, что позволяет поэтапно запускать биореакторы больших объемов в работу, при этом затраты на начальный разогрев биореактора сокращается в несколько раз. В процессе брожения все виды бактерий занимают свою нишу, не мешая друг другу, биореактор стабильно работает и может управляться подпитками по азоту и углероду. У процесса брожения есть начало и есть конец, субстрат в процессе не перемешивается между собой.

Биореактор не имеет запорной арматуры и поэтому практически не требует обслуживания, при загрузке биомассы выгрузка такого же объема происходит автоматически. Биореактор работает как в мезофильном так и в термофильном режиме одновременно. Биореактор может работать как под разряжением так и под небольшим избыточным давлением, что увеличивает выход биогаза, и положительно сказывается на биосинтезе.
