Сверхширокополосные антенные системы

ID:PRJ000444 // Дата обновления: 2010-05-31 // Просмотры: 1

Регион:
Россия, Санкт-Петербург
Отрасль:
Промышленность, Телекоммуникации, Инновационные технологии
Правообладатели:
ГОУ ВПО "СЗТУ"
Рейтинг проекта:
 6 баллов (4207 голосов)
Объем инвестиций:
3 000 000 Руб

Цель представления:
Соинвестирование

Описание проекта
Антенные системы являются элементом систем связи, радиолокационных, радионавигационных систем, которые должны осуществлять излучение, прием и обработку сигналов в широкой полосе частот с заданными показателями качества.

Назначение:
обнаружение и контроль биологически опасных электромагнитных излучений с целью принятия мер по защите от них населения;
измерение параметров электромагнитных полей; создание электромагнитного поля с заданной плотностью;
радиоконтроль основных функций электромагнитного эфира.

Типоряд состоит из следующих моделей сверхширокополосных антенных систем:

Биконический излучатель Применение биконусного вибратора позволяет получить равномерную (ненаправленной) диаграмму излучения в азимутальной плоскости и достигнуть минимальных значений нижней границы эффективно излучаемого спектра частот.

Биконусные антенны рассматриваются как модель бесконечных конических сверхширокополосных вибраторов. (Устремление размеров излучателя в бесконечность связано с желанием приблизить нижнюю границу полосы пропускания к нулю частотной оси).
Это идеализированная модель. На практике длина плеч биконусного вибратора ограничена конкретным размером. Накладываемые физические ограничения на размер антенны приводят к тому, что биконусная антенна становится усеченной и относится уже к классу объемных ("толстых") вибраторов.
Форма плеч объемного вибратора, их размер и способ возбуждения антенны сверхкоротким импульсом существенно влияют на полосу частот излучаемой электромагнитной волны.
В тоже время при ограниченных физических размерах антенной системы возможно оптимизировать конструкцию самой антенны и уменьшить нижнюю граничную частоту спектра излучаемого электромагнитного импульса.

ТЕМ-рупорный излучатель
ТЕМ-рупорный излучатель с лепестками Вивальди   Для излучения и приема сверхкоротких импульсов на практике широко используются излучатели, изготавливаемые на основе ТЕМ – рупора. Такой излучатель представляет собой две металлические поверхности, расположенные на противоположных сторонах пирамиды или на конической поверхности.

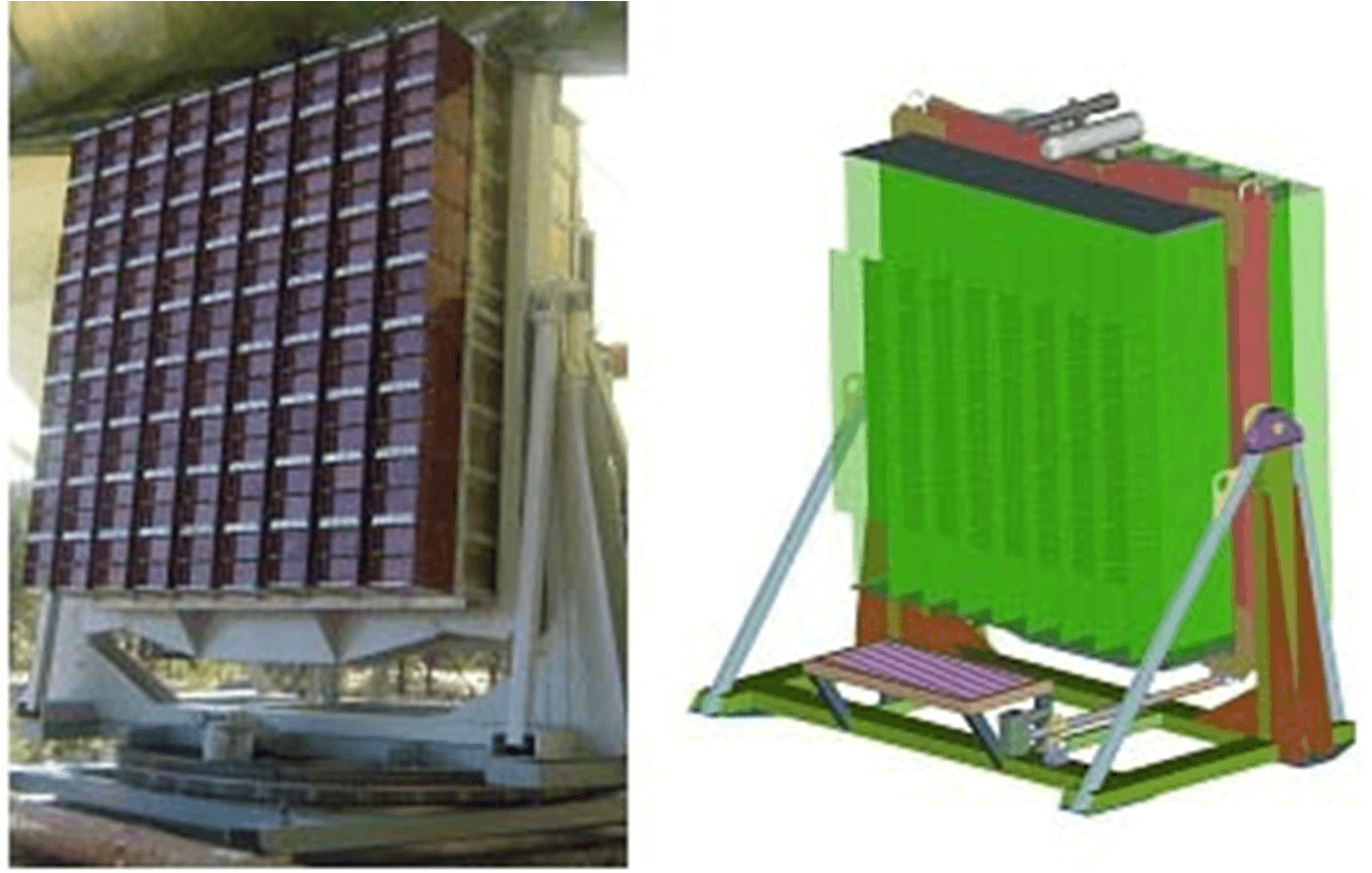

Для увеличения напряженности электрического поля в заданном направлении излучатели могут изготавливаться в виде решетки из нескольких рупоров. Вектор напряженности электрического поля у рупора ориентирован перпендикулярно металлическим пластинам, образующих верхнюю и нижнюю плоскость ТЕМ-рупора.

Биконическая зонтичная антенна представляет собой комбинацию двух биконических антенн – нижней и верхней.
Нижняя биконическая антенна имеет не равные конусы, один из которых выполнен в виде оттяжек – противовесов, а другой является первой частью вибратора – излучателя.
Верхняя биконическая антенна является усеченной и состоит только из одного конуса, сопряженного основанием с основанием конуса нижней биконической антенны, которые вместе и образуют вибратор – излучатель.
Питание зонтичной антенны производится подключением кабеля снижения к нижней биконической антенне. Для устранения отражений на стыке оснований конусов нижней и верхней биконических антенн сам стык выполняется плавным переходом от одной конической поверхности к другой.

Принцип действия предлагаемой зонтичной антенны состоит в следующем. Сверхкороткий импульс напряжения, вырабатываемый передатчиком заградительного подавления подводится к точке питания нижней биконической антенны и возбуждает ее. По мере распространения импульса по вибратору – излучателю в свободном пространстве начинает формироваться импульс электромагнитной волны, обусловленный возбуждением нижней биконической антенны. При достижении импульса вершины конуса верхней биконической антенны, происходит его отражение и смена направления тока, протекающего по вибратору – излучателю.
Начинается вторая фаза формирования импульса электромагнитного поля в свободном пространстве, которая характеризуется увеличением амплитуды напряженности электрического поля, не менее чем в 1.5 – 1.8 раза.  Помимо увеличения амплитуды напряженности электрического поля импульса электромагнитной волны, которая проводит к увеличению эффективности подавления аппаратуры управления  минно-взрывными устройствами в диапазоне высоких и средних радиочастот, следует ожидать и повышения эффективности подавления в диапазоне нижних радиочастот.
Последнее связано с тем, что в этом случае предлагаемая зонтичная антенна работает как короткий "толстый" вибратор – излучатель с растяжками – противовесами, что автоматически расширяет диапазон рабочих частот аппаратуры подавления.
Проведенный анализ и результаты машинного моделирования показывают, что биконусные антенны имеют круговую диаграмму направленности в азимутальной плоскости и работают в широкой полосе частотного спектра и в широком диапазоне длительности импульсов передатчиков.

Состояние проекта
Разработан опытный образец.
На сегодняшний день поданы заявки на патент по разработанному устройству
